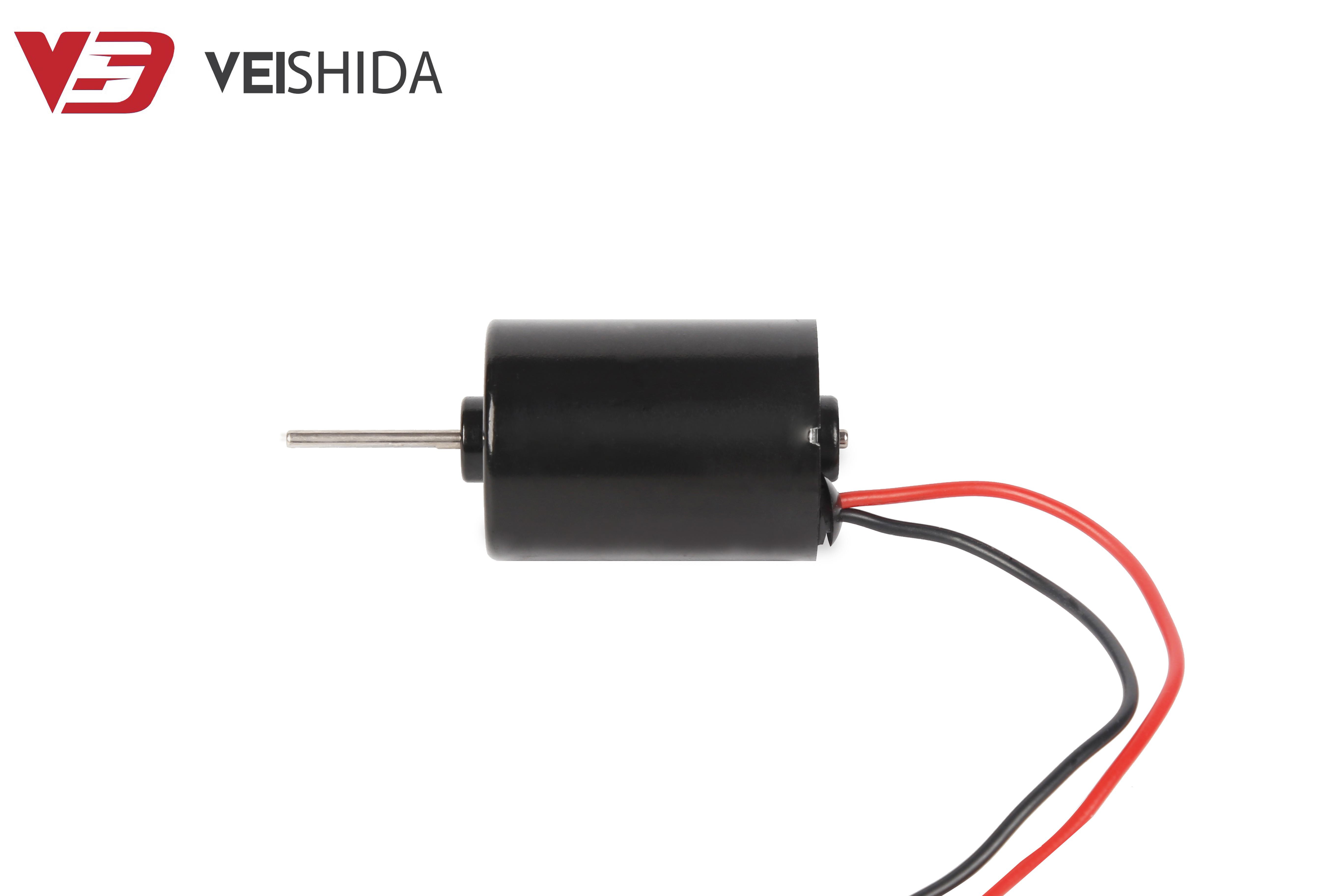

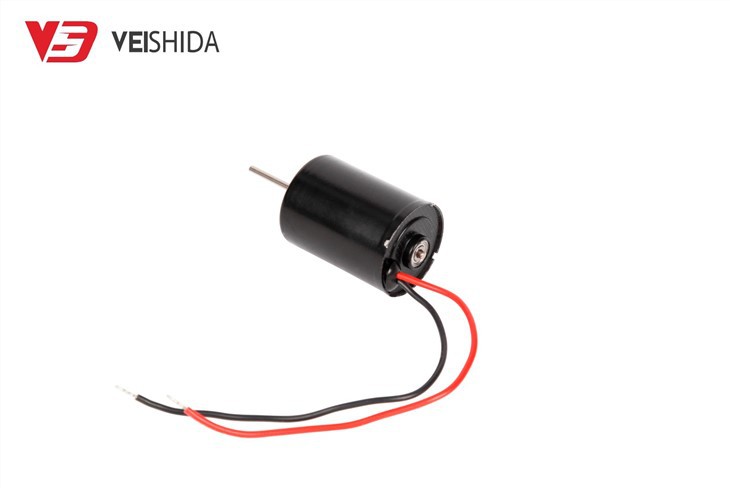

3650 Motor sense escombretes de 12 V 24 V CC d'alt parell
Diàmetre exterior: 36 mm,
Longitud del motor: 50 mm;
Interval de tensió: inferior o igual a 36 V;
Sens de gir: CW/CCW;
Velocitat: Personalitzable.
Longitud de l'eix de sortida: 30±0,5 mm;
Àmpliament utilitzat en medicina, bellesa, cura de la salut materna i infantil, llar intel·ligent, drons, vehicles, oficina, maquetes d'avions, models de joguines, eines elèctriques, robots i altres camps. Tenim 15 anys d'experiència en la producció i desenvolupament de micromotors, oferint als clients serveis personalitzats flexibles i professionals.
Descripció
El motor sense escombretes de 3650 parell elevat 12V 24V DC té un controlador integrat, que pot funcionar sense problemes sota tensió: 12V, 24V, 36V, velocitat: 5000RPM-20000RPM; parell de torsió: 0,01 g.cm-300g.cm; potència: 5 W-100W; diàmetre de l'eix: 3.175 mm; sentit de gir: CW/CCW; diàmetre del motor 36 mm; longitud del motor 5,50 mm; els coixinets són coixinets de boles. Té les característiques d'alt parell, baix soroll, llarga vida, etc.; s'utilitza principalment en microbombes d'aire, bombes d'aigua, robots, eines elèctriques, equips d'automatització, equips mèdics, equips tèxtils; serveis personalitzats: paràmetres de rendiment del motor, tipus d'eix, cables i connectors, dispositiu de codificació, etc.
Aspectes destacats de l'empresa
Visió general
Garantia | 3 mesos-1any |
Lloc d'origen | Shenzhen, Xina |
Nom de la marca | Vshida |
| Model | VBL-3650DI |
| Ús | Bombes d'aire en miniatura, bombes d'aigua, robots, eines elèctriques, equips d'automatització, equips industrials, equips comercials, assecadors de cabells, petits electrodomèstics, projectors, massatges, equips mèdics, impressores, centrífugues, etc. |
Tipus | Motor BLDC |
Pes | TBD (diferent proporció diferent pes) |
Components | Diversificat |
Construcció | Imant permanent |
Commutació | Sense raspalls |
Funció de protecció | Personalitzat |
Eficiència | 82 per cent |
| Tensió nominal | 13.5 V |
| Sense velocitat de càrrega | 27000 ± 10 per cent |
| Velocitat de càrrega | 21000 ± 10 per cent |
| Sense corrent de càrrega | 1.5 A |
| Tensió d'arrencada | Menor o igual a 10 V |
| Parell d'arrencada | Major o igual a 2500 g-cm |
nom del producte | Micro motor DC sense escombretes |
| Poder | 5-100 W |
| Sentit de gir | CW i CCW |
| Condicions de pagament | 30 per cent d'avançament, 70 per cent de saldo |
| Criticar | IATF16949 |
Personalitzat | Acceptat |
Descripció del producte
Equip de R + D independent que ofereix serveis OEM i ODM per satisfer les vostres necessitats especials.
Paràmetre del producte
VOLTATGE | SENSE CÀRREGA | A LA MÀXIMA EFICIÈNCIA | COMENÇANT | ||||||
FUNCIONAMENT GAMME | NOMINAL V | VELOCITAT r/min | ACTUAL A | VELOCITAT r/min | ACTUAL A | PARELL MOTOR mN.m | SORTIDA W | PARELL MOTOR mN.m | ACTUAL A |
8~16 | 12 | 5074 | 0.172 | 4321 | 1.002 | 17.987 | 8.145 | 122.734 | 5.833 |
| 18~26 | 24 | 8648 | 0.146 | 7491 | 0.944 | 20.401 | 16.003 | 152.414 | 4.111 |

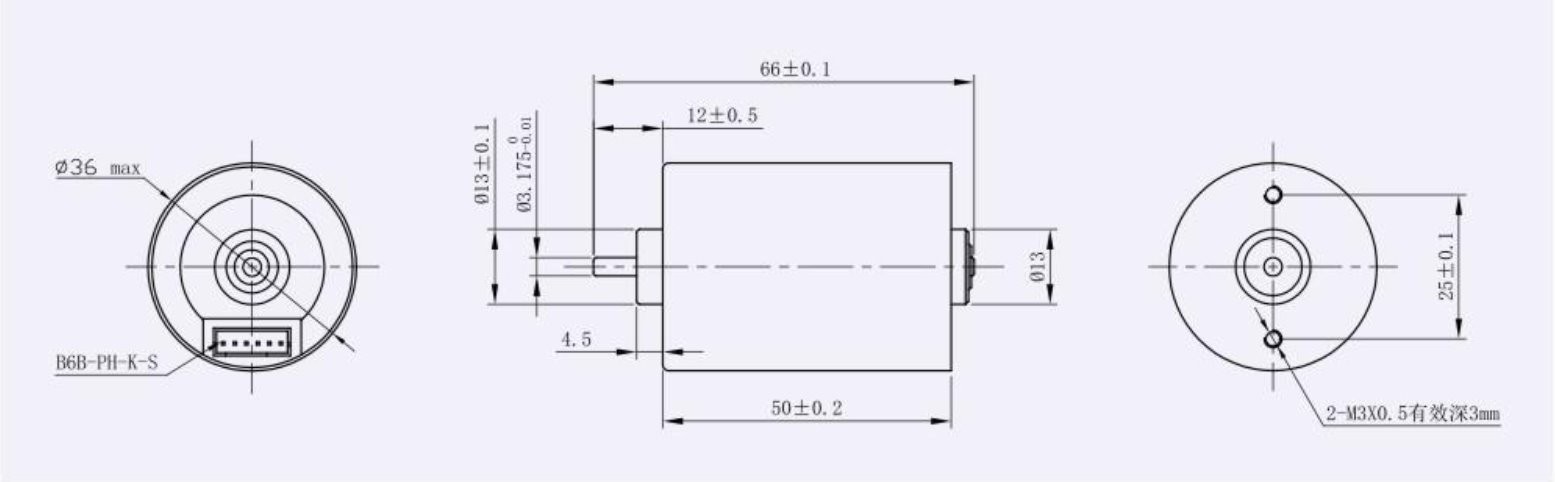

Esquema del motor
Articles personalitzats:
Eix de sortida, velocitat, tensió, cables, terminals de cable, forats de muntatge
Si necessiteu altres articles personalitzats, poseu-vos en contacte amb nosaltres, garantim respondre la vostra consulta en 24 hores.
Corba de rendiment del motor
Els detalls anteriors són només com a referència; es poden canviar els tipus i característiques dels models específics de micromotors de corrent continu sense escombretes.

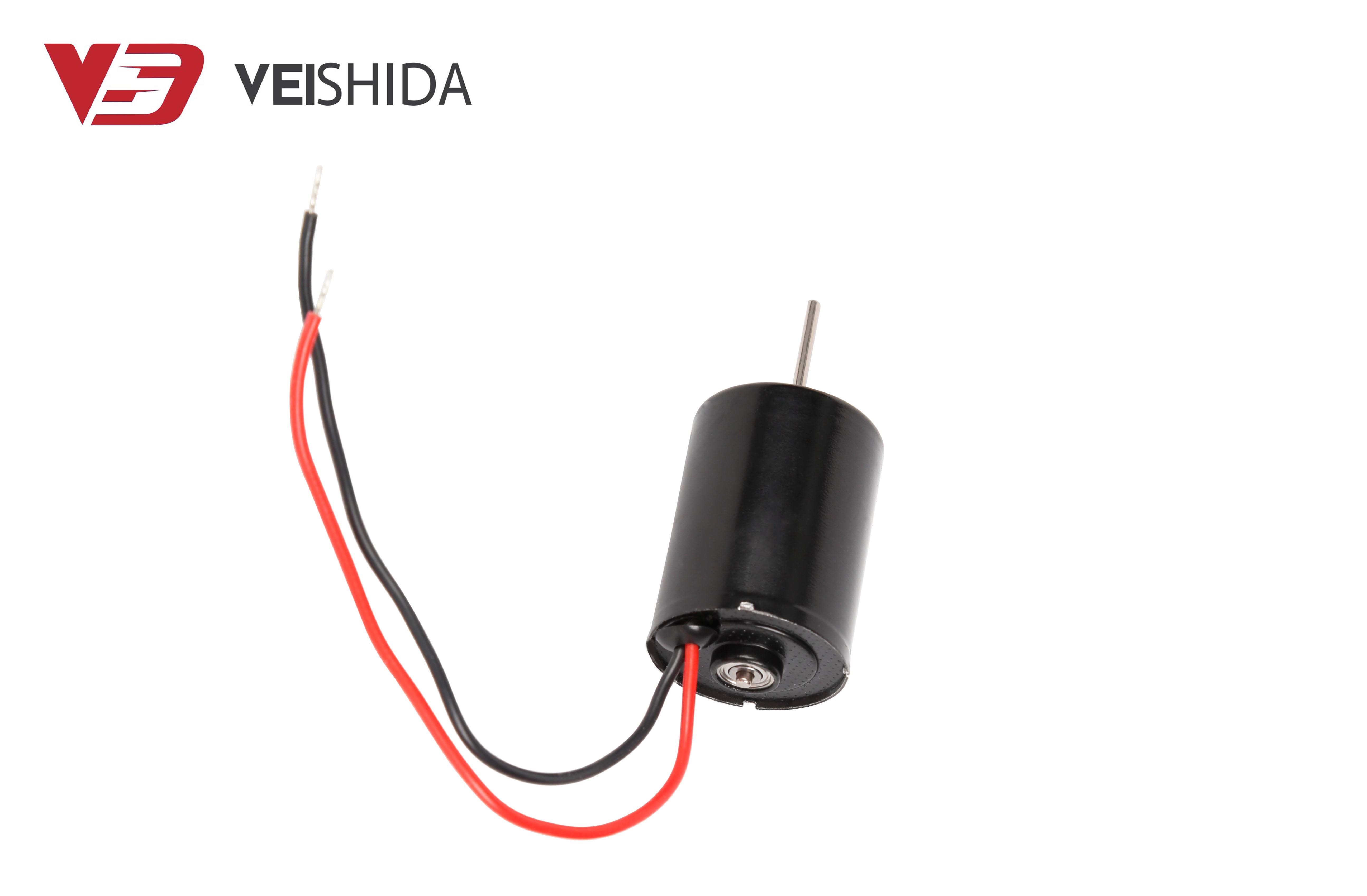

Detalls del producte
| 100 per cent real fotografies |
|
Rotor: fet de filferro de coure pur enrotllat al voltant d'un nucli de ferro d'alta qualitat amb resistència a alta temperatura. També consumeix menys energia i té menor resistència de corrent. | Coixinets: per reduir el soroll del motor i garantir la qualitat, compreu coixinets de marca (els coixinets es poden personalitzar) | |
| 100 per cent real fotografies |
|
Tapa final: per allargar la vida útil, fixar el rotor del motor i millorar la dissipació de la calor, utilitza matèries primeres d'alta qualitat. | Xassís: la vida útil s'allarga perquè es trien materials d'alta qualitat amb alta duresa, resistència a alta temperatura, resistència a la corrosió, resistència al desgast i resistència a l'òxid. |
El nostre servei
1. 3650 High Torque 12V 24V DC Brushless Motor són molts usos per incloure-hi productes de cura personal, maquinària industrial, electrodomèstics, bombes d'aire, peces de vehicles, electrodomèstics intel·ligents, bombes d'aigua i altres indústries;
2. S'utilitzen coixinets de boles, que són més ràpids d'instal·lar, menys propensos a lliscar i més còmodes. La seva petita mida, parell elevat, baix pes i facilitat d'ús fan que sigui més adequat per al seu ús amb elements d'aplicació;
3. Per garantir la precisió de la instal·lació, utilitzeu matèries primeres d'alta qualitat, un sensor Hall integrat, un funcionament fàcil, una dissipació efectiva de la calor i una estructura de combinació de placa i marc revolucionària.
4. Utilitzeu una estructura de rodament de boles completa per a un baix soroll, una llarga vida útil, una ràpida dissipació de calor, una precisió excel·lent i una capacitat composta robusta.
5. L'equip expert de R+D pot crear dissenys únics que s'adaptin a les demandes del client, així com oferir serveis OEM/OEM, i la línia de producció automatitzada pot gestionar les vostres comandes de gran volum.
Força de l'empresa
La Vshida Micro Motor Company fa ús de tècniques avançades de gestió de la producció, així com d'eines professionals d'investigació, desenvolupament i producció. ha obtingut la certificació dels sistemes de gestió de la qualitat ISO 9001:2015 i IATF16949:2016. Per tal de satisfer tant comandes grans com sol·licituds específiques dels clients, la instal·lació de fabricació actual de l'empresa té una superfície de més de 10,000 metres quadrats, més de 500 treballadors a la planta de producció, més de 300 conjunts d'equips d'automatització, més de 40 línies de muntatge, 30 personal d'R+D i una producció diària d'uns 200 motors000.
Tots els motors de la nostra fàbrica s'han sotmès a una sèrie de proves estrictes, laboratori de proves de fiabilitat, proves de soroll, proves impermeables, proves de vida útil, proves de xoc, proves d'emmagatzematge, proves d'esprai de sal, etc.
Certificat de producte
Alguns dels nostres socis
Estem encantats de treballar amb vostè a la Xina com a soci a llarg termini. Donant servei a la majoria dels mercats europeus i americans, fa temps que ens dediquem a la indústria del motor.
Aplicació
Els micromotors es poden modificar per a diferents escenaris d'ús i tenen una gran varietat d'aplicacions. Si teniu algun requisit únic, poseu-vos en contacte amb nosaltres.
Embalatge de transport
Embalatge interior de la caixa d'escuma: 350 * 265 * 280 mm
Embalatge exterior de cartró: 365 * 275 * 320 mm
Pes 16,7 kg/350 unitats
Embalatge d'escuma a prova de cops, mida de cartró adequada. Si necessiteu serveis d'embalatge específics, poseu-vos en contacte amb nosaltres amb antelació.
Pagament i lliurament
Cablejat de control de velocitat del motor sense escombretes 3650 High Torque 12V 24V DC
(Nota: la font d'alimentació de control de velocitat i la font d'alimentació del motor són independents)
1-Introduïu el senyal PWM amb l'amplitud de 5V i la freqüència de 10K a la interfície de control de velocitat PWM
2- Quan el cicle de treball és inferior al 10 per cent (2 per cent ), el motor està en repòs
3- Ajust del cicle de treball del 10% al 100% , corresponent a la velocitat del motor de "menor a més alt
4-Mode de cablejat La línia blava està connectada al pin central dels tres pins del governador PWM;
5- Compartiu el cable negre del motor de terra amb la font d'alimentació del motor, aquest cable s'ha de compartir amb el pol negatiu del motor
6- L'altre pin del governador PWM està connectat a una font d'alimentació independent 0-5V més pol
Estructura de doble rodament de boles amb accionament Hall sensorial incorporat
Funció de commutació lliure endavant i inversa
Funció de fre per cable
Funció de regulació de velocitat PWM d'amplada de pols
Funció de mesura de la velocitat del senyal FG
Funció de protecció contra sobreintensitat 1.5A
Funció de protecció de sobretemperatura 80 graus
Si us plau, poseu-vos en contacte amb nosaltres perquè puguem oferir caixes de canvis, accionaments i codificadors compatibles. En un termini de 24 hores, reaccionarem al vostre missatge.
