Motor d'engranatges d'eix excèntric de 37 mm de diàmetre
Diàmetre exterior: 37 mm,
Longitud del motor: 66,7 mm;
Tipus d'eix: eix D;
Diàmetre de l'eix de sortida: 6 mm tipus D;
Longitud de l'eix de sortida: 14 mm
Àmpliament utilitzat en medicina, drons, bellesa, cura de la salut materna i infantil, llar intel·ligent, vehicles, oficina, maquetes d'avions, models de joguina, eines elèctriques, robots i altres camps. Tenim molts anys d'experiència en la producció i desenvolupament de micromotors, acompanyem els vostres productes i oferim als clients serveis personalitzats flexibles i professionals.
Descripció
Motor d'engranatges d'eix excèntric de 37 mm de diàmetre amb un eix D de 6 mm i un diàmetre de 37 mm i dos connectors. La velocitat sense càrrega és opcional a l'estat de tensió DC6V: 1590rpm, 1000rpm, 530rpm, 333rpm, 178rpm, 110rpm, 76rpm, 60rpm, 37rpm, 20rpm, 12rpm (es poden fabricar dissenys personalitzats segons les necessitats del client); excel·lent per substituir motors d'engranatges de corrent continu corroïts o trencats en maquinària. 100rpm, 600rpm, 300rpm, 200rpm, 100rpm, 70rpm, 45rpm, 35rpm, àmpliament utilitzat en cortines automàtiques, caixes fortes, robòtica, dispositius òptics, màquines de joc electròniques, expulsors de monedes, etc.; Les característiques inclouen un alt rendiment de costos, un parell elevat, un baix soroll, una llarga vida útil, una alta eficiència, etc. És possible personalitzar la velocitat, la tensió, la potència, l'eix de sortida, el cable conductor i els terminals de plom.
Aspectes destacats de l'empresa
Visió general
Garantia | 3 mesos - 1 any |
Lloc d'origen | Shenzhen, Xina |
Nom de la marca | Vshida |
Número de model | VSD-GB37BL3640 |
Ús | Eines elèctriques, vàlvules, bombes, robots, equips expenedors, màquines de panoràmica, màquines escurabutxaques, petits electrodomèstics, automòbils, detectors de bitllets, reemborsament de monedes, portes automàtiques, màquines peritoneals de ferreteria per a automòbils, joguines, etc. |
Tipus | Motor d'engranatges |
Pes | TBD (diferent proporció diferent pes) |
Components | Diversificat |
Construcció | Imant permanent |
Commutació | Sense raspall/Pinzell |
Funció de protecció | Personalitzat (impermeable, ignífug, totalment tancat) |
Eficiència | 88 per cent |
| Tipus de Shast | Eix en D |
Velocitat nominal | 6-1500 (rpm) |
Tensió nominal | 24 (V) |
Inici corrent | 11 A |
| Dimensions | 36*40 (mm) |
Condicions de pagament | 30 per cent d'avançament, 70 per cent de saldo |
Certificat | IAFT16949 |
Personalitzat | Acceptat |
Descripció del producte
Tenint una gran habilitat d'investigació i desenvolupament, podem crear una varietat de motors nous en un mes de mitjana per satisfer els requisits de personalització del client.

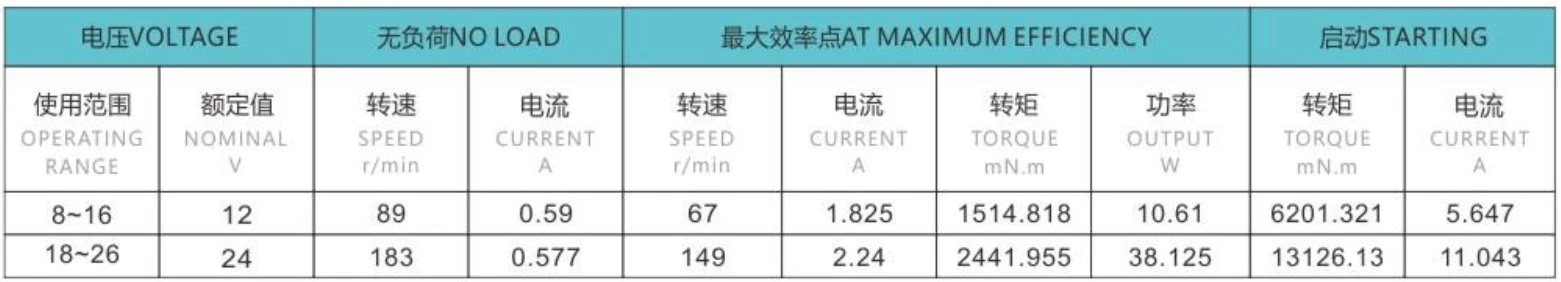

Paràmetre del motor

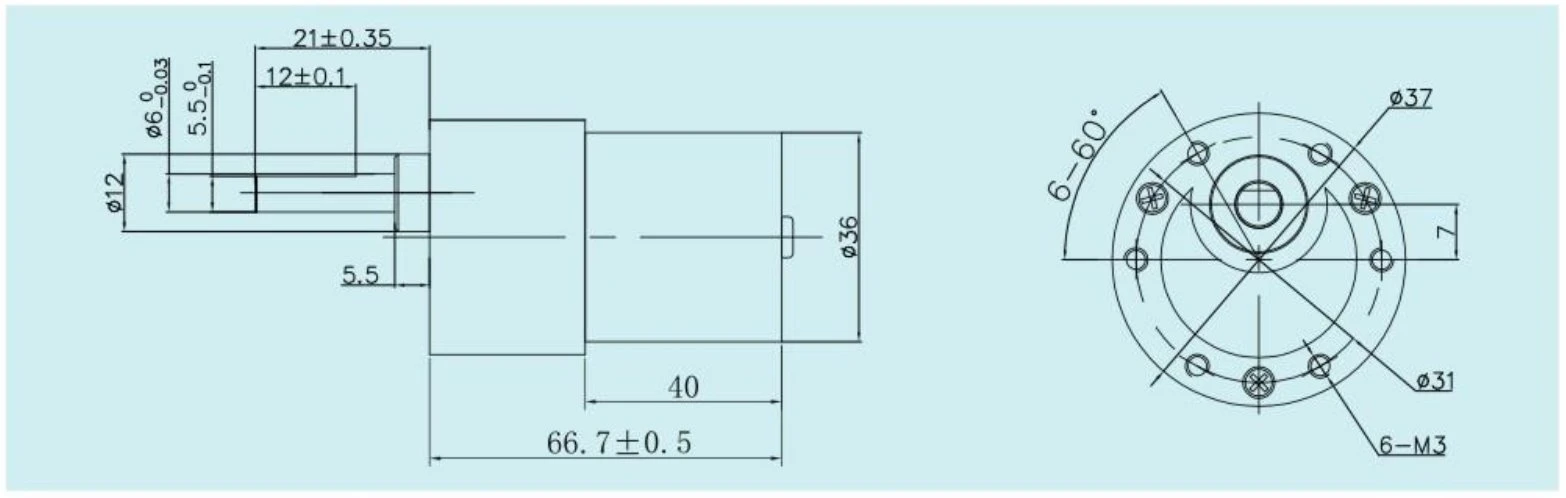

Mida del producte
Element personalitzat:Velocitat, voltatge, potència, cable conductor, terminal de plom i eix de sortida

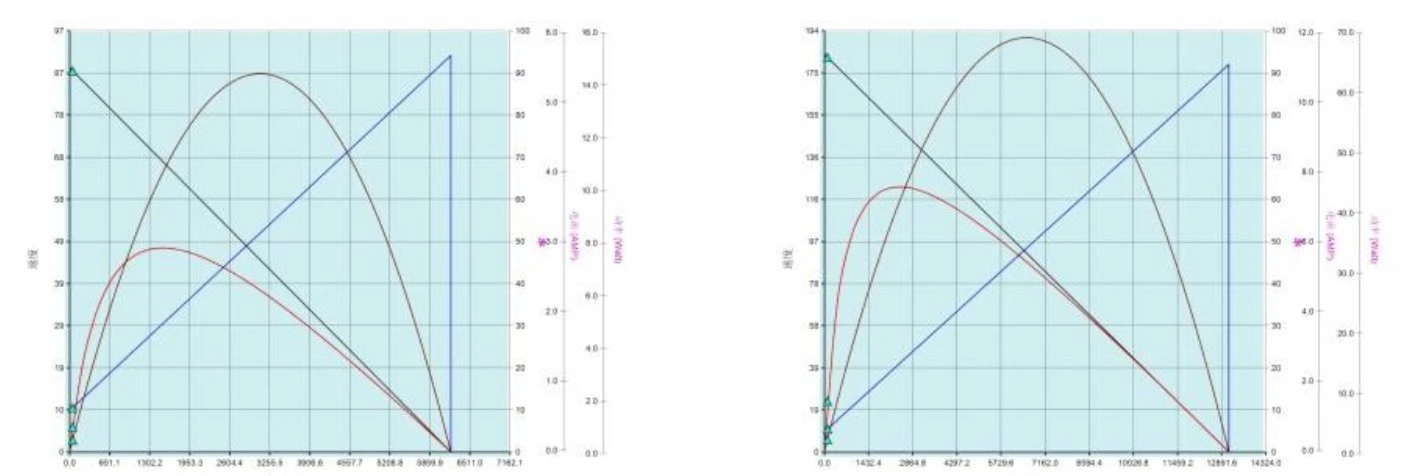

Corba de rendiment
La informació anterior es proporciona només amb finalitats de referència; Les especificacions específiques del motor d'eix excèntric es poden canviar i ajustar per satisfer les necessitats del client.
Detalls del producte

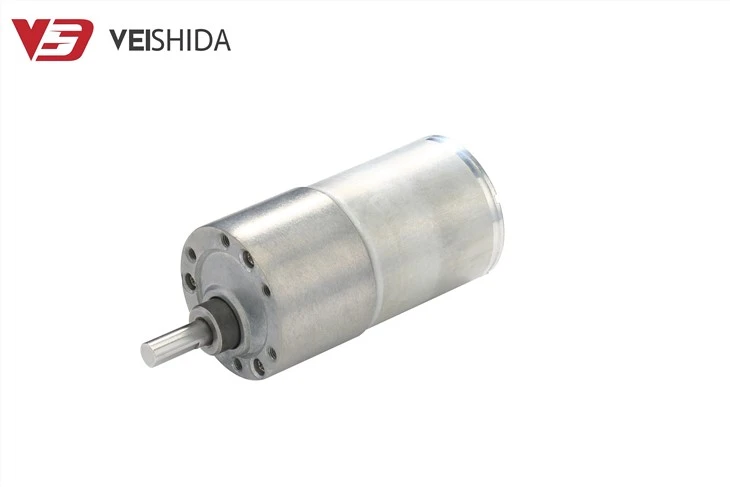

| 100 per cent real fotografies |
|
Rotor: Es va utilitzar coure pur per crear la bobina del motor, que té una alta resistència, baixa resistivitat, bona conductivitat elèctrica, baixa generació de calor i alta eficiència de sortida. | Cap final: Per facilitar la realització de diferents procediments de soldadura, la part inferior del motor té peus de raspall. El cablejat és més pràctic, però, alhora. | |

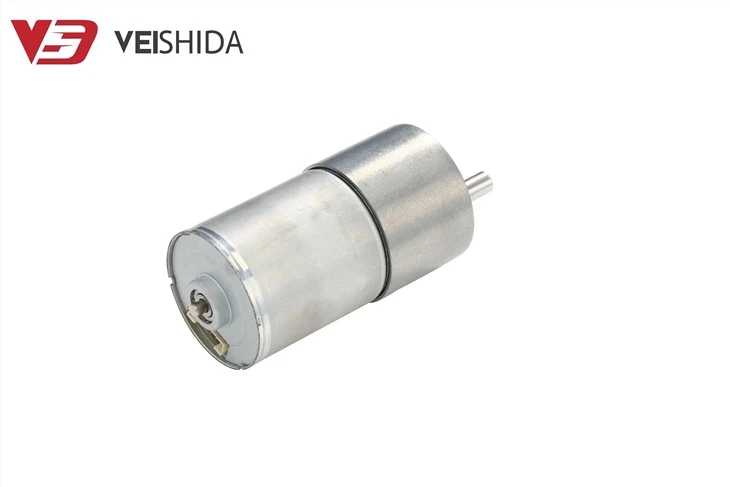

| 100 per cent real fotografies |
|
Coixinets: El processament CNC de l'eix del motor augmenta la fricció, una transmissió més estable i una connexió i fixació més fàcils. | Xassís: L'alumini d'alta qualitat, que és resistent a la corrosió, difícil d'oxidar i té un rendiment fiable, s'utilitza per fer el motor. |
Descripció del motor
1. L'alimentació es pot adaptar i canviar per satisfer les necessitats del client i és un estalvi d'espai, fiable, robust i potent contra la sobrecàrrega.
2. Acer d'alta qualitat, caixa forta de ferro colat, baixa vibració, baix soroll, alt estalvi d'energia i tractament tèrmic d'alta freqüència a la superfície de l'engranatge
3. El reductor té un alt nivell de rendiment, baix consum d'energia i fins a un 95 per cent d'eficiència.
4. El motor d'engranatges d'eix excèntric de 37 mm de diàmetre ha estat processat a fons per assegurar la precisió de posicionament i formar una integració electromecànica, garantint totalment les excel·lents característiques del producte.
Força de l'empresa
La nostra empresa ha desenvolupat un important grup de talent tècnic i de gestió de primer nivell en equips d'investigació i desenvolupament de producció professional, mètodes de gestió de producció d'avantguarda i potents capacitats de desenvolupament i fabricació de productes. El sistema va completar amb èxit les proves de certificació del sistema de gestió de qualitat ISO 9001:2015 i IATF16949:2016. Actualment hi ha més de 500 personal de producció de primera línia, més de 40 línies de producció i més de 300 conjunts d'equips d'automatització. Compleu les vostres comandes de gran volum.
Certificat de producte
Alguns dels nostres socis
Estem encantats de col·laborar amb vosaltres com a soci a llarg termini a la Xina. Ens dediquem a subministrar micromotors d'engranatges d'alt parell a la majoria dels mercats europeus i americans.
Per què triar-nos?
Aplicació
Embalatge de transport
Embalatge d'escuma a prova de cops; mida de cartró adequada. Si us plau, poseu-vos en contacte amb nosaltres amb antelació si necessiteu serveis especials d'embalatge.
Embalatge interior de la caixa d'escuma: 350 * 265 * 280 mm
Embalatge exterior de cartró: 365 * 275 * 320 mm
Pes 16,7 kg/350 unitats
Pagament i lliurament
Mètode d'instal·lació del motor d'engranatge d'eix excèntric de 37 mm de diàmetre
Després de muntar el conjunt de l'extrem d'entrada, col·loqueu l'extrem del motor a la plataforma. Col·loqueu el conjunt de la carcassa de l'engranatge del pin al conjunt de l'extrem d'entrada i presteu atenció a trobar les marques de les dues rodes cicloïdals en la direcció del forat d'escapament. Algunes d'aquestes marques són lletres i altres són números. Els mètodes de marcatge de diferents fabricants són diferents, però les dues rodes de pèndol Les marques de les rodes de filferro són exactament iguals. Si no són iguals, vol dir que no són un conjunt. Les rodes cicloides s'han d'utilitzar com a conjunt. Si un d'ells està danyat, els dos s'han de substituir junts. Poseu una roda cicloïdal a la carcassa del pin, recordeu que el costat marcat està cap amunt. Col·loqueu l'eix excèntric amb el coixinet instal·lat a l'eix d'entrada i poseu l'anell separador. Instal·leu la segona roda cicloidal (aquesta és la clau). Trobeu la marca, escalfeu-vos 180 graus des de la marca de la primera roda cicloidal, subjecteu l'equilibri de la roda cicloidal amb el polze i el dit petit i esteneu els altres tres dits des del forat de la màniga del passador Estireu suaument el coixinet excèntric cap amunt, l'objectiu és apropar l'extrem superior del rodet del coixinet a l'anell interior i la roda cicloïdal es pot baixar fàcilment (Nota: si aquest punt no s'agafa bé, fins i tot si la marca és correcta, no s'instal·larà durant molt de temps.)
Si teniu més necessitats, poseu-vos en contacte amb nosaltres. Respondrem a les teves preguntes en línia sempre que ho necessitis.
