Explicació detallada del controlador de motor sense escombretes (ESC)



En discutirMotors DC sense escombrat (BLDC), Sovint ens centrem en la seva velocitat, parell, densitat de potència i altres paràmetres de maquinari, però tendim a passar per alt un component igualment crític: el controlador del motor sense escombretes (controlador electrònic de velocitat, ESC per a curt), també conegut com a controlador electrònic de velocitat.



De fet, si el rendiment d'un motor sense escombrat es pot utilitzar completament depèn del controlador amb què estigui equipat. Es pot dir que ESC no només és el cervell del motor, sinó també el factor determinant de l'eficiència i l'estabilitat de la resposta de tot el sistema.

1. Definició bàsica d'ESC: el "cervell" que controla la velocitat del motor

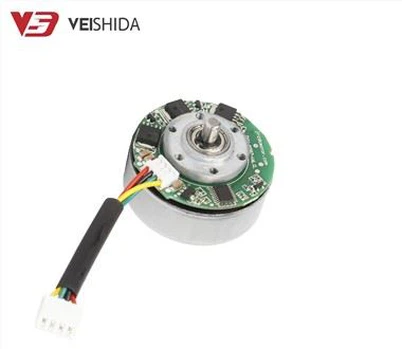

ESC és un mòdul de circuit electrònic especialment dissenyat per a motors sense escombretes. La seva tasca bàsica és rebre senyals de la placa de control principal, el control remot o l'ordinador hoste i convertir-los en senyals de tensió i commutació de la unitat per a l'enrotllament trifàsic del motor, aconseguint així un control precís de la velocitat, la direcció i l'inici del motor.



Està connectat entre l'alimentació, el motor sense escombretes i el sistema de control principal, actuant com a pont, ajustant la sortida d'energia i el mode de commutació en temps real, i és una part indispensable del sistema de motor sense escombretes.



2. Mòduls funcionals de Core ESC

• Un ESC madur no només pot completar l'inici i el funcionament bàsics del motor, sinó que també integra una varietat de mòduls funcionals clau, inclosos:
• Control de commutació trifàsica: segons el senyal de retroalimentació de la sala o de la back-EMF, la posició del rotor es determina per aconseguir una commutació eficient;
• Reglament de velocitat: ajusteu la freqüència i el cicle de deure d'acord segons els senyals d'entrada com PWM\/Analog\/UART;
• Protecció de corrent i tensió: detectar el corrent del motor i la tensió de la bateria per evitar els riscos de sobrecàrrega, infravaltatge i curtcircuit;
• STOP-STOP I LOGIC DE FRENA: Suport a l'inici suau, la frenada ràpida, la inversa i altres estratègies de control;
• Funció de retroalimentació de l'estat: ESC de gamma alta pot proporcionar una retroalimentació en temps real de la velocitat, el corrent, la temperatura i altres paràmetres per facilitar la formació d'un sistema de control de bucle tancat.



3. Per què el controlador del motor determina el límit superior del rendiment del motor?

Podeu preguntar -vos: el motor no és el maquinari principal? El controlador és realment tan important?

Això és cert. L'algoritme de control i la precisió de resposta de l'ESC determinen directament si el motor funciona "de manera intel·ligent" i "sense problemes". En termes simples:

• Si l'algoritme de control no és exacte, la velocitat és propensa a les fluctuacions i l'eficiència és baixa;
• Si la freqüència de conducció no és alta, el motor generarà més soroll i estrès mecànic;
• Si no es admeten algoritmes d'ordre d'ordre d'ordre d'alta ordre, és difícil que el motor aconsegueixi un control de torsió\/posició d'alta precisió.

Dit d'una altra manera, el rendiment del mateix motor sense escombreta pot variar molt quan és conduït per diferents controladors.

És per això que en situacions d'alta demanda com ara drons d'aviació, robots i equips mèdics, la selecció i la depuració dels controladors ocupen molta energia en el desenvolupament del sistema.

-- Anàlisi de tres mètodes de control comuns

La clau per controlar un motor sense escombretes (BLDC) és com "conduir -lo" per girar correctament. Atès que el propi motor sense escombrat no té pinzells i commutants, ha de confiar en un controlador extern (ESC) per donar amb precisió la seqüència d'energia de bobines trifàsiques segons la posició del rotor. Aquest procés s'anomena commutació electrònica.



Diferents mètodes de control afectaran l'eficiència, el soroll, la suavitat i la velocitat de resposta del motor. Actualment hi ha tres mètodes de control del motor sense escombrat principals: control d'ones quadrades de sis passos, control d'ona sinusoïdal i control orientat al camp (FOC). Mirem -los un per un.



1. Control d'ones quadrades de sis passos: resposta econòmica, pràctica i ràpida

El control d'ones quadrades de sis passos (també anomenada control d'ones trapezoïdals o control de trampa) és actualment el mètode de control més comú i de baix cost, i s'utilitza àmpliament en eines elèctriques, drons, ventiladors de refrigeració i altres productes.



Principi:

En un cicle elèctric, el controlador divideix el bobinatge trifàsic del motor en sis estats en una seqüència fixa i circula la potència al seu torn (dues fases s'encenen i una fase es desconnecta cada cop), formant un camp magnètic rotatiu senzill, conduint així el rotor per moure's.



avantatge:

• L'algoritme és senzill i té requisits de maquinari baixos
• Resposta ràpida, adequada per a escenaris d'acceleració\/desacceleració instantània
• Cost baix, adequat per a aplicacions de consum a gran escala



Descitant:

• En canviar les fases, el corrent canvia sobtadament, que és fàcil de generar soroll i vibració electromagnètica
• L'eficiència no és tan bona com el control de l'ona sinusoïdal, sobretot a baixa velocitat.
• No és adequat per a equips amb requisits estrictes sobre soroll i vibracions

2. Control de l'ona sinusoïdal: més suau i tranquil

El control de l'ona sinusoïdal, com el seu nom indica, fa que la forma d'ona de corrent trifàsic sigui la més propera a una ona sinusoïdal possible, cosa que pot produir un camp magnètic rotatiu més continu i estable. És més avançat que el control d'ones quadrades i s'utilitza àmpliament en equips que requereixen estabilitat i control de soroll, com ara equips mèdics, vehicles elèctrics, aficionats industrials, etc.



Principi:

Si busqueu una taula o realitzant càlculs en temps real, el controlador modula amb precisió el corrent trifàsic segons la posició del rotor en cada moment, de manera que forma una ona sinusoïdal amb una diferència de fase de 120 graus, conduint el rotor a girar sense problemes.



avantatge:

• Reduir la mutació actual durant la commutació, redueix significativament el soroll i les vibracions
• Un procés més suau, adequat per a aplicacions amb requisits de confort elevats
• Alta eficiència, especialment en el rang de velocitat mitjana i baixa



Descitant:

• Requisits elevats per al control de forma d'ona actual, augment de la complexitat i el cost del controlador
• La detecció de posició precisa és la base (normalment requereix el sensor o el codificador de la sala)

3. Control FOC (control orientat al camp): la primera opció per a sistemes d'alt rendiment

FOC, també coneguda com a control orientat al camp, és una tecnologia de control motor de gamma alta. Pot sincronitzar precisament el camp actual i magnètic, aconseguint així un control de parell més eficient i precís. FOC s'ha convertit en la solució principal en sistemes de servo industrials, robots i unitats de vehicles elèctrics.



Principi:

FOC converteix el corrent trifàsic en components de l'eix d i l'eix q en un sistema de coordenades rectangulars mitjançant la transformació matemàtica (transformació de Clarke i Park) i, a continuació, controla independentment el corrent de parell i el corrent d'excitació per aconseguir un control de camp magnètic més precís. Aleshores, el controlador genera una sortida del senyal PWM mitjançant una transformació inversa.



avantatge:

• Es pot aconseguir un control de parell molt precís i el control de velocitat
• Resposta ràpida del sistema, un excel·lent rendiment dinàmic, una posada en marxa més suau
• La forma d'ona actual és més sinusoïdal, millorant l'eficiència i reduint el consum d'energia
• Es pot utilitzar en sistemes de servo bucle tancat en combinació amb codificadors per aconseguir el control de posicionament



Descitant:

• L'algoritme és complex i el controlador requereix un fort poder de processament (com ara MCU d'alt rendiment)
• La depuració és difícil, i els costos de desenvolupament inicial i la inversió de temps són elevats



Resum: diferents mètodes de control són adequats per a diferents escenaris d'aplicacions

Mètode de control	Funcions	Escenaris aplicables
Control d'ones quadrades de sis passos	Resposta senzilla, ràpida, de baix cost	Drons, eines elèctriques, fans
Control de l'ona sinusoïdal	Baix soroll, bona estabilitat	Equips mèdics, vehicles elèctrics, electrodomèstics
Control FOC	Alta precisió i alta eficiència	Servos industrials, robots, equips d'automatització



L'elecció del mètode de control adequat depèn dels requisits d'aplicació, del pressupost i de les expectatives del rendiment del sistema. Si busqueu precisió del control, eficiència operativa o experiència de soroll baixa, l'elecció del mètode de control és encara més important que el propi motor.



Després d'entendre la lògica de control del controlador del motor sense escombretes (ESC), també hem d'entendre la seva estructura interna i com es comunica amb dispositius externs. Aquests continguts no només són útils per als desenvolupadors de productes, sinó que també ajuden els usuaris a determinar si un controlador és adequat per a la seva aplicació.



1. Components bàsics del controlador

Tot i que hi ha molts tipus de controladors de motor sense escombretes al mercat, l'estructura bàsica de la majoria dels ESC és aproximadament la mateixa, inclosa principalment els mòduls bàsics següents:

(1) Xip de control principal (MCU)

El xip de control principal és el "cervell" del controlador, responsable de rebre instruccions, processar algoritmes de commutació, modular senyals de sortida, etc. Els xips comuns inclouen STM32, TI C2000, NXP, etc. El rendiment del xip determina la precisió del control, els tipus d'algoritmes compatibles (com ara foc), capacitats de comunicació, etc.



(2) Circuit de conducció

El circuit d'accionament s'encarrega d'amplificar el senyal de control PWM enviat pel xip de control principal i conduir el dispositiu MOSFET o IGBT per proporcionar una tensió d'alta potència a l'enrotllament trifàsic. Aquesta part també s'anomena "etapa de poder".



(3) Mòdul de detecció de corrent i tensió

S'utilitza per controlar el corrent i la tensió en temps real durant el funcionament del motor. Si el corrent és massa alt o la tensió és massa baixa, el controlador pot prendre accions protectores a temps per evitar que el motor es cremi o perdi el control. Els sensors de corrent de la sala o resistències de shunt s'utilitzen generalment per detectar corrent.



(4) Mòdul de gestió d'energia

Converteix la potència principal d'alta tensió (com ara 12V, 24V, 48V, etc.) en baixa tensió (com ara 3,3V o 5V) requerida pel circuit de control. Normalment inclou components com el convertidor DC-DC i el regulador de tensió per assegurar el funcionament estable del sistema.



(5) Circuit de protecció i protecció del senyal

És responsable de comunicar -se amb dispositius externs, incloent -hi les ordres d'entrada i els senyals d'estat de retroalimentació. A més, ESC sovint es dissenya amb protecció sobre sobretensió, protecció de la superació, protecció electrostàtica ESD i altres circuits per millorar la fiabilitat del sistema.

2. Mètodes d'entrada de senyal comuns i protocols de comunicació

L'ESC necessita determinar com conduir el motor en funció dels senyals enviats per dispositius externs (com ara la placa de control principal, el comandament a distància, PLC). Per tant, ha de suportar diversos mètodes d'entrada i protocols de comunicació. A continuació es mostren els corrents principals:



(1) Senyal PWM (més comú)

• Principi: Controleu la velocitat canviant la relació de temps d'alt nivell (cicle de treball)
• Aplicació: models de control remot, control del ventilador, patinets elèctrics, etc.
• Característiques: fàcil d'utilitzar, una compatibilitat forta, però no pot passar instruccions complexes



(2) Senyal PPM (síntesi multicanal)

• Principi: Combina diversos senyals PWM en una línia per a la transmissió, adequats per al sistema de control remot
• Aplicació: UAV multi-rotor, sistema de control remot
• CARACTERÍSTIQUES: Desa cables, adequats per al control multicanal



(3) Comunicació en sèrie de UART

• Principi: transmetre instruccions i dades (com ara velocitat, mode, paràmetres) en format de text
• Aplicació: Automatització industrial, desenvolupament de robots
• CARACTERÍSTIQUES: Doneu suport a la comunicació bidireccional, convenient per a la depuració i la retroalimentació de l'estat



(4) CAN BUS (xarxa de l'àrea del controlador)

• Principi: diversos dispositius comparteixen un bus i utilitzeu una estructura de fotogrames per transmetre instruccions i informació de comentaris
• Aplicació: automòbil, robot industrial, cotxe AGV
• Característiques: anti-interferència estables i fiables, adequades per al control de diversos nodes en sistemes complexos



(5) Comunicació I²C

• Principi: Estructura de l'esclaus mestre, dues línies de senyal per completar la comunicació bidireccional
• Aplicació: petits dispositius intel·ligents, sistemes integrats per sensors
• Característiques: ocupa menys pins, taxa de transmissió moderada, però la distància no hauria d'estar massa lluny



(6) Entrada de tensió analògica

• Principi: Ajust de velocitat a través de 05V o 03.3V Senyal analògic
• Aplicació: equips industrials simples, sistemes de control antics
• Característiques: adequades per a ocasions amb requisits de baix control de control, fàcils d'integrar



3. Tendències: intel·ligència, xarxa i suport multi-protocol

Modern ESC no només és un "executor" que executa instruccions de control, sinó que també té més i més capacitats com el judici intel·ligent, l'auto-ajustament de paràmetres i la retroalimentació de l'estat de funcionament. Per exemple:

• Feedback de control d'estat: retroalimentació de la velocitat en temps real, corrent, tensió, temperatura, etc.
• Configuració remota: ajusteu els paràmetres de PID i les estratègies de control en línia a través del port sèrie o Can
• Compatibilitat multi-protocol: un ESC admet tant PWM com UART, facilitant la integració compatible de diferents sistemes

En aplicacions de robot industrials o intel·ligents, aquest tipus de controlador "intel·ligent" s'està convertint en el corrent principal.
